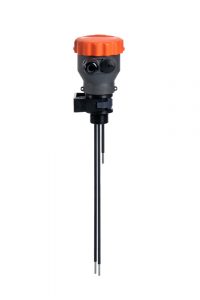

Interruptor nivel, conductivo (CFP)

Descargar Ficha Técnica
• Nivel para fluidos conductivos
• PN2
• Desde 100 mm hasta 1000 altura
• Juntas EPDM
• Señal de 30 VDC 1 o 2 reles//
• 2 puntos regulacion 1 rele de 8 /250 VAC

General

• Estas sondas se utilizan para la detección de nivel o para regulación a 2 puntos en fluidos conductores de la electricidad.

Usos

• Sensor de nivel con 2 sondas como un indicador de nivel mínimo o máximo.
• Sensor de nivel con 3 sondas como un controlador a 2 puntos.

Función

• Estas sondas funcionan como sensores mediante el principio de conductividad; p.ej. La conductividad eléctrica del fluido a controlar es utilizada para determinar el límite/llenado.

Límites de empleo

• Los sensores conductivos no son adecuados para fluidos que contengan aceite o grasa o en los que se puedan formar deposiciones eléctricas aislantes.
• No son adecuados para líquidos con conductividad eléctrica.
• No son adecuados para líquidos que contienen grandes partículas de sustancias sólidas.
• No son adecuados para líquidos que pueden atacar el acero inoxidable (1.4571).

Más Especificaciones

Magnitud de medida
• nivel de llenado

Tensión de alimentación
• 18 … 30 VCC

Carcasa de la electrónica
• Carcasa: PP, reforzado con fibras de vidrio
• Tapa de la carcasa: PP, reforzado con fibras de vidrio
• Junta de la carcasa: NBR

Cable de conexión
• Diámetro exterior del cable 7 a 13 mm
• Sección nominal máx. 1,5 mm2

Clase de protección
• IP 67

Conexión del proceso
• Adaptador roscado G 1″
• Carcasa: PE
• Junta: EPDM
• alternativo con el kit de montaje PE

Principio de medición
• Conductivo

Modelo de varilla
• Material: Acero inoxidable (V4A, 1.4571)
• Aislamiento: Aislamiento parcial, poliolefina
• Longitud de varilla: 100, 500 o 1.000 mm

Atención
• El cliente tiene que cortar las varillas

Temperatura del medio
• 0 … +70°C

Temperatura ambiente
• -20 … +70°C

Presión ambiente
• 0,8 … 1,1 bar

Humedad relativa del aire
• 20 … 85%

Accesorios
• Kit de montaje en PE con abrazadera en PE ø40, espaciador en PE- y soporte en ángulo PE (Código. 140727)

Indicaciones de montaje
• Sólo es posible un montaje vertical

Nota de mantenimiento
• Cuando se utiliza según el uso previsto: ninguna
