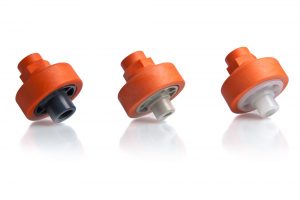

Transmisor de presión de membrana DV902
Transmisión de presión sin corrosión en los fluidos agresivos.
Aplicaciones
• Construcción de instalaciones químicas
• Galvanotécnica
Uso
• Para la transmisión de presión sin corrosión entre el fluido y el instrumento de medición
Transmisión de presión
• La presión del sistema se transmite de una membrana de gran dimensión al instrumento de medición mediante líquido de transmisor
Fluidos
• Medios neutros exentos de sólidos y medios líquidos agresivos si los componentes de la válvula que contactan con los medios son resistentes a la temperatura de servicio conforme a la lista de resistencia de Divatec.
Más Especificaciones
Temperatura del medio
• véase diagrama de presión y temperatura
Presión de servicio
• Véase diagrama de presión y temperatura
Presión nominal (H2O, 20°C)
• PN 10
Tamaño constructivo
• DN 20 – DN 25
Parte superior
• PP, reforzado con fibra de vidrio
Parte inferior
• PVC-U
• PP
• PVDF
Membrana de separación
• PTFE (membrana EPDM, recubierta con PTFE por el lado del fluido)
Líquido de transmisor
• Glysantin
Conexión
• Tubuladura para encolar DIN ISO (PVC-U), d 25/ d 32
• Tubuladura Spigot para soldar DIN ISO (PP), d 25/d 32
• Tubuladura Spigot para soldar DIN ISO (PVDF), d 25/d 32
• manguito roscado G DIN ISO 228-1, 1/2″ / 1/4″
• manguito roscado NPT, 1/2″ / 1/4″
Conexión del manómetro
• Parte superior, Rosca interior G 1/4″ / G 1/2″
Opción
• Manómetro en la versión normal
• Sistema de medición: aleación de cobre
• Manómetro en la versión para química
• Sistema de medición: acero CrNi (1.4571)
• Manómetro en la versión para química, con amortiguación por líquido
• Sistema de medición: acero CrNi (1.4571)
• Transductor de presión
Indicación
• ¡MDM 902 con montaje de manómetro a petición!
Color
• Parte superior: Naranja, RAL 2004
• PVC-U: gris, RAL 7011
• PP: gris, RAL 7032
• PVDF: opaco, blanco amarillento
Posición de montaje
• a selección, preferentemente instrumento de medición hacia arriba
