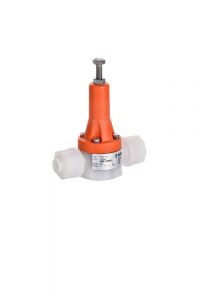

Válvula de alivio DV718

• Para presiones de trabajo constantes
• Baja vibración, control de los picos de presión
• Fácil ajuste de la presión , también durante cuando trabaja
•100% libre de presión de retorno en la posicion de reposo
• Diámetros desde DN8 hasta DN100
• Materiales PVC, PP y PVDF
• Membrana PTFE

Rango de ajuste: 0,5 – 10,0 bar

Ventajas


• Comportamiento de regulación estable y de vibraciones reducidas
• Requiere poco mantenimiento
• Bajo aumento de presión hasta la plena abertura de la válvula
• Componentes exentos de rozamiento
• Absolutamente hermético por membrana plana con cámaras
• Para fluidos viscosos y con contenido de sólidos
• Autorización ATEX

Aplicaciones


• Construcción de instalaciones químicas
• Construcción de instalaciones industriales
• Tratamiento de aguas
• Galvanotécnica

Uso


• Controlado directamente por el fluido, la válvula de mantenimiento de presión sirve en las plantas industriales para la estabilización por el lado primario de las presiones de trabajo
preajustadas.
• Para evitar puntas de presión se puede emplear la válvula de mantenimiento de presión también como válvula de descarga.
La válvula de mantenimiento de presión se monta para esto en una línea de derivación.

Función de la válvula


• La membrana de forma acanalada, dimensionada para la plena carrera de la válvula, separa el fluido en el cuerpo de válvula de la parte superior y la atmósfera. La estanqueidad hermética –especialmente en la gama mayor de temperatura– está
asegurada por anillos de junta moldeados.
• En la posición de reposo cerrada la membrana debajo del asiento de válvula sólo se carga con una baja presión secundaria. Si la presión de trabajo o primaria sube se eleva la membrana contra la fuerza de resorte. La válvula se abre y la presión se reduce.
La membrana plana, dimensionada para la carrera máxima de la válvula (D/4), separa el fluido de forma segura de la parte superior.

Ajuste de la válvula


• Para leer la presión de ajuste recomendamos que se instale un transmisor de presión separador de membrana con manómetro en la línea primaria.
• 1. Desmonte la tapa protectora (DN 10 – DN 50). 2. Afloje la contratuerca en el tornillo de ajuste. 3. Gire el tornillo de ajuste en el sentido de las agujas del reloj (aumento de presión) hasta que se alcance la presión de ajuste o de apertura deseada.

Fluidos


• Fluidos líquidos neutros y agresivos con elementos con contenido de sólidos si los componentes de la válvula que contactan con los fluidos son resistentes a la temperatura de
servicio conforme a la lista de resistencia de Divatec.
• En el caso de nitric acid or sulfuric acid pregúntenos indicando las condiciones de empleo exactas.

Más Especificaciones

Temperatura del medio
• véase diagrama de presión y temperatura

Presión de servicio
• Véase diagrama de presión y temperatura

Rango de ajuste
• DN 8: de 0,5 a 10 bar
• DN 10 – DN 50: de 0,5 a 8 bar

Presión nominal (H2O, 20°C)
• PN 10

Presión de trabajo
• Igual presión de ajuste más aumento de presión en dependencia del flujo (véase curvas características).

Presión de apertura
• DN 8: 0,5 bar
• DN 10 – 50: 0,3 bar

Histéresis
• ≤ 0,5 bar

Cuerpo de flujo válvula
• DN 8: PVC-U, PP o PVDF
• DN 10 – 50: PVC-U, PP o acero fino V4A

Parte superior
• PP, reforzado con fibra de vidrio

Membrana
• PTFE (membrana EPDM, recubierta con PTFE por el lado del fluido)

Juntas tóricas
• –
• FPM
• EPDM

Tornillos
• Acero inoxidable (1.4301)

Mando
• Operado por el fluido
