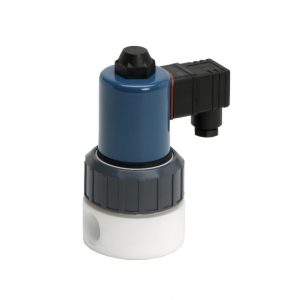

Electroválvula 2/2 vías tipo 150
• Válvula termoplástica de acción directa
• Cambio rápido
• Tubo de núcleo sellado por fuelles PTFE
• Independiente del suministro de aire comprimido
• Amplia área de aplicación
• Operación de pilotaje.
• Diámetros desde DN10 hasta DN20
• Rango de ajuste: 0.0 -2.0 bar
Función
• Cerrado sin corriente (NC)
• Operación de pilotaje
Función de la válvula
• En la posición de reposo se forma la presión del fluido a través de un servotaladro en la parte superior de la membrana, la válvula está cerrada.
• Durante la conexión se abre primero la válvula piloto, es decir, la armadura de magneto y la membrana piloto unida sube y libera un taladro de descarga a la salida de la válvula. Esto produce una despresurización encima de la membrana y la válvula se abre por la presión del fluido.
• En la válvula piloto un relleno de líquido (estándar: aceite de silicona) apoya el efecto de cierre del resorte. La membrana piloto separa de forma fiable el fluido de la armadura de magneto o de la atmósfera. Para limpiar los servotaladros se puede desmontar sin problema la válvula piloto después de aflojarse la tuerca de racor –con el sistema sin presión–. El magneto está fijado con una tuerca ciega. Éste puede girar
libremente frente al cuerpo de válvula en 360°.
• La electroválvula del tipo 160 se caracteriza por una construcción de plástico maciza robusta especialmente en lo que respecta a las influencias mecánicas exteriores.
Tipo de construcción
• Válvula de asiento con junta de membrana
• Local del enducido obstruido
Fluidos
• Fluidos líquidos o gaseosos neutros o agresivos, técnicamente puros, si los componentes de las válvulas que contactan con los fluidos son resistentes a la temperatura de servicio conforme a la lista de resistencia Divatec!
Más Especificaciones
Temperatura del medio
• máx. +50°C
Presión de servicio
• de 0,3 a máx. 6 bar (véase tabla)
Tamaño constructivo
• DN 15 – DN 50
Viscosidad
• Hasta aprox. 38 mm² /s (cSt)
Cuerpo
• PVC-U
• PP
• PTFE
Juntas tóricas
• FPM
• EPDM
Temperatura ambiente
• máx. +50°C
Conexión
• PVC-U: Manguito para encolar
• PP: manguito para soldar
• PTFE: manguito roscado
Conector hembra para equipos
• Conforme a la DIN 43650
Tensión
• 24V CC
• 230 V 50 Hz
Tolerancia de tensión
• +/-10% conforme a la VDE 0580
Potencia de bobina
• 230V 50Hz: 6,5VA
• 24V CC: 5 vatios
Duración de la conexión (%)
• 100
Tiempo de actuación
• Apertura: de 30 ms a 150ms
• Cierre: de 50 ms a 1 seg.
Protección
• IP 65 con conector hembra para equipos montado
• Versión EEXM II T4 a petición.
Posición de montaje
• Magneto preferentemente arriba
• ¡Tener en cuenta el marcado »ARRIBA«!
Opción
• NO (abierto sin corriente)
• Mando de emergencia manual
Indicación
• Para el funcionamiento correcto es necesario una presión diferencial de como mínimo 0,3 bar.
